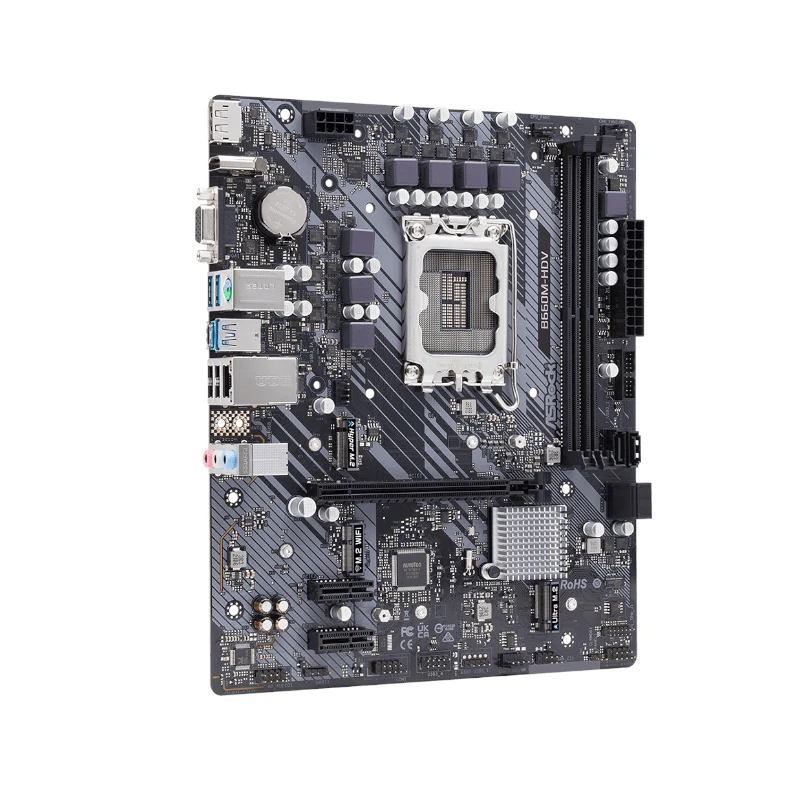

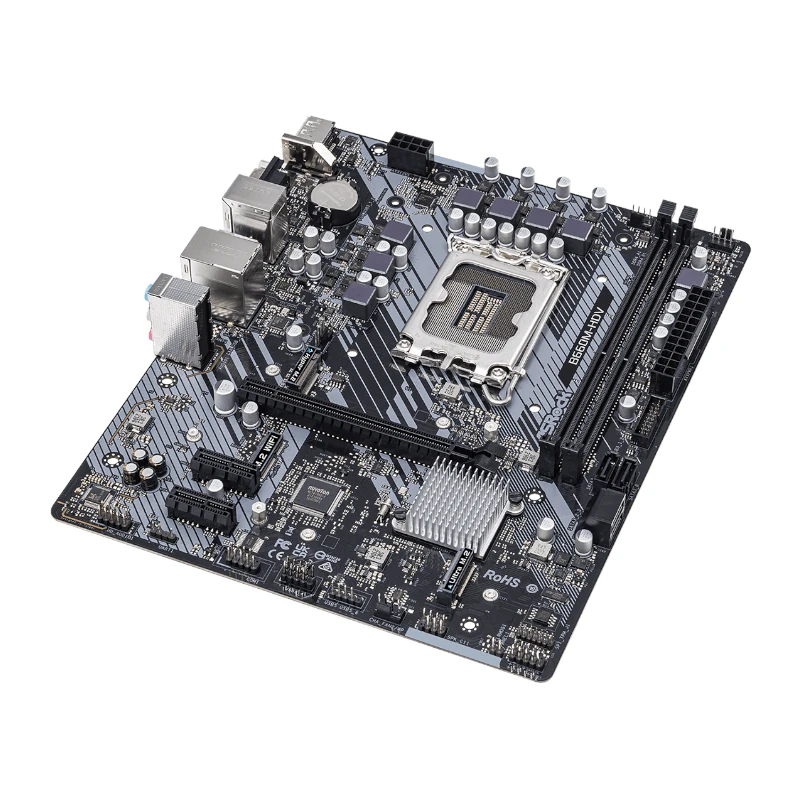

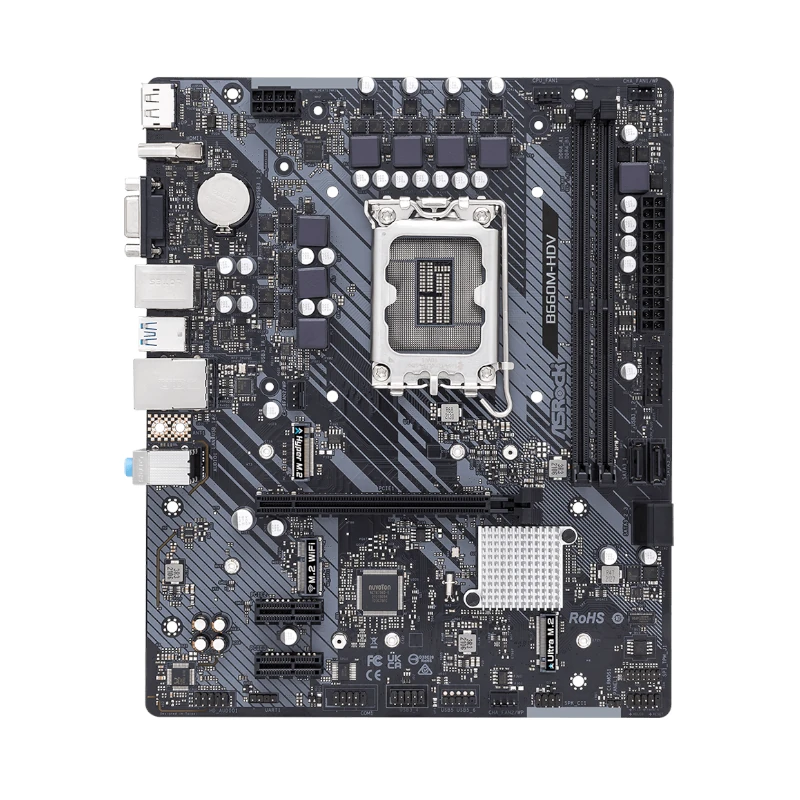

Carte mère ASRock B660M-HDV intel®14

Carte mère ASRock B660M-HDV intel®14 processeurs CoreTM (LGA1700)

6 Phase de conception de puissance

Appuie le DDR4 5066 MHz (OC)

1 PCIe 4,0 x16, 2 PCIe 3,0 x1
1 M.2 Clé-E pour le WiFi

Options de sortie graphiques: HDMI, DisplayPort, D-Sub

Realtek ALC887/897 7.1 CH Codec audioc

4 SATA3
1 Hyper M.2 (PCIe Gen4 x4)
1 Ultra M.2 (PCIe Gen3 x4 et SATA3)

6 USB 3.2 Gen1 (3 arrière, 1 type arrière, 2 avant)
5 USB 2.0 (2 arrière, 3 avant)

LAN Intel Gigabit

Carte mère ASRock B660M-HDV intel®14 processeurs CoreTM (LGA1700) fiche technique:

Digi Power
Contrairement aux cartes mères traditionnelles qui utilisent la puissance analogique, cette carte mère utilise une conception de nouvelle génération numérique PWM (Pulse-Width Modulation), qui fournit une tension Vcore de l’unité de mesure plus efficace et plus fluide, de sorte que la stabilité et la durée de vie de la carte mère sont considérablement améliorées.

• ASRock Super Alloy
  – Choke de puissance de qualité supérieure
  – PCB noirs de saphir
  – Tissu en verre à haute densité PCB
  ASRock Hyper M.2 (PCIe Gen4x4)
  ASRock Full Spike Protection (pour tous les ports USB, Audio, LAN)
  ASRock Live Update et APP Shop
• CPU
  – Prend en charge les 15 ^ème, ^13ème et 12 ^ème Généraux Intel ^et CoreTM (LGA1700)
  – Conception de la puissance Digi
  – 6 conception de la phase de puissance
  – Appuie la technologie Intel ^et hybride
  – Prise en charge de la technologie Intel ^et Turbo Boost Max 3.0
• Chipset
  – Intel ^et B660
• Mémoire
  – Technologie à mémoire DDR4 à double canal
  – 2 fentes DDR4 DIMM
  – Prend en charge la mémoire DDR4 non-ECC, non-buffered jusqu’à 5066 (OC)-
  – Prise en charge des modules de mémoire UDIMM ECC (fonctionnez en mode non CCE)
  – Capacité maximale de la mémoire du système: 64 Go
  – Soutient Intel^–Profil de mémoire extrême (XMP) 2.0
  :: Prend en charge le DDR4 3200 de manière native.
• BIOS
  – 128 Mb AMI UEFI BIOS juridique avec support GUI multilingue
  – ACPI 6.0 Événements de réveil conformes
  – SMBIOS 2.7 Support
  CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, 1 dollar (Cr) PROC, CPU, CPU, CPU, PCH (Sur)
• Graphiques
  – Intel^–Xe Graphics Architecture (Gen 12)
  Trois options de sortie graphiques: D-Sub, HDMI et DisplayPort
  – Prend en charge HDMI 2.1 TMDS compatible avec une résolution maximale allant jusqu’à 4K x 2K (4096×2160) et 60Hz
  – Supporte DisplayPort 1.4 avec résolution DSC (comprimée) max. jusqu’à 8K (7680×4320) et 60Hz / 5K (5120×3200) 120Hz
  – Prend en charge le D-Sub avec une résolution maximale allant jusqu’à 1920×1200 x 60Hz
  – Prend en charge le HDCP 2.3 avec HDMI 2.1 TMDS compatible et DisplayPort 1.4 Ports
  Les ^®vidéos intégrées et les sorties VGA ne peuvent être prises en charge qu’avec des processeurs qui sont intégrés par le GPU.
• Audio
  – 7.1 CH HD Audio (Realtek ALC897/887 Audio Codec)
  – Soutient la protection contre les surtensions
• LAN
  Gigabit LAN 10/100/1000 Mb/s
  – Giga PHY Intel ^et I219V
  – Supporte Wake-On-LAN
  – Appuie la foudre et la protection contre la DSE
  – Appuie l’efficacité énergétique Ethernet 802.3az
  – Prise en charge de l’UEFI PXE
• Flotches
  CPU :
  – 1 x Fente PCIe 4.0 x16 (PCIE1), supporte le mode x16-
  Chipset:
  – 2 Fentes PCIe 3,0 x1 (PCIE2 et PCIE3)-
  – 1 module WiFi PCIe M.2 (Cyle E), supporte le type 2230 WiFi/BT PCIe
  *Prise en charge du SSD NVMe en tant que disques d’amorçage
• Stockage
  CPU :
  – 1 douille Hyper M.2 (M2-1, clé M), supporte le mode de type 2260/2280 PCIe Gen4x4 (64 Gb/s)-
  Chipset:
  – 1 x douille Ultra M.2 (M2-2, clé M), supporte le type 2260/2280 SATA3 6,0 Gb/s et modes PCIe Gen3x4 (32 Gb/s)-
  – 4 x connecteurs SATA3 6,0 Gb/s–
  Prise en charge de la série H de la mémoire Intel ^et OptaneTM (M2-2 seulement)
  Prise en charge des dispositifs de gestion des données d’information ^et des volumes (VMD)
  Prise en charge du SSD NVMe en tant que disques d’amorçage
  Supporte le kit ASRock U.2**Si M2-2 est occupé par un appareil de type SATA, SATA3-3 sera désactivé.
• RAID
  – Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les dispositifs de stockage SATA
• Connecteur
  – 1 x porte-port d’emballage COM
  – 1 x en-tête SPI TPM
  – 1 x bossoir d’intrusion et de haut-parleur
  – 1 x connecteur de ventilateur CPU (4 broches)-
  – 1 Connecteur de ventilateur CPU/pompe à eau (4 broches) (contrôle de la vitesse du ventilateur intelligent)–
  – 2 x Connecteurs de ventilateur de châssis/pompe à eau (4 broches) (contrôle de la vitesse du ventilateur intelligent)—
  – 1 connecteur d’alimentation ATX à 24 broches
  – 1 x connecteur d’alimentation de 12 V à 8 broches
  – 1 x connecteur audio à panneau avant
  – 2 en-têtes USB 2.0 (support 3 ports USB 2.0) (Soutien à la protection de l’EDD)
  – 1 en-tête USB 3.2 Gen1 (supporte 2 ports USB 3.2 Gen1) (soutien à la protection de l’EDD)
  *Le processeur Fan Connector prend en charge le ventilateur CPU d’une puissance maximale de 1A (12W).*Le ventilateur CPU/Eau permet de prendre en charge le ventilateur de refroidissement à l’eau d’une puissance maximale de ventilateur 2A (24W).***Le ventilateur de châssis/à pompe à eau supporte le ventilateur plus refroidisseur d’eau d’une puissance maximale de 2A (24W).
  CPU-FAN2/WP et CHA-FAN1-2/WP peuvent détecter automatiquement si un ventilateur à 3 ou 4 broches est utilisé.
• Panneau arrière I/O
  – 2 x points de montage d’antenne
  – 1 x PS/2 Port de souris/pisto-carton
  – 1 sous-port D
  – 1 x port HDMI
  – 1 x DisplayPort 1.4
  – 3 ports de type A USB 3.2 Gen1 (souvent la protection de l’EDD)
  1 Port USB 3.2 Gen1 de type C (soutien à la protection de l’EDD)
  – 2 ports USB 2.0 (soutien à la protection de l’EDD)
  – 1 x port LAN RJ-45 avec DEL (LED ACT/LINK et LED SPEED)
  – Vaisseaux audio HD: Ligne en / Haut-parleur avant / Microphone
• Logiciels et UEFI
  Logiciels
  – Utilité ASRock Motherboard (A-Tuning)
  – ASRock XFast LAN
  UEFI
  – Mode ASRock E-
  – ASRock Full HD UEFI
  – ASRock Mes favoris dans UEFI
  – Flash instantané ASRock
  – ASRock Easy RAID Installateur
  *Ces utilitaires peuvent être téléchargés à partir d’ASRock Live Update et APP Shop.
• Appui à la Conférence du désarmement
  – Conducteurs, services publics, logiciels antiviraux (version préliminaire)
• Accessoires
  – Guide d’installation rapide, CD d’appui, bouclier d’entrée/sortie
  – 2 x câbles de données SATA
  – 3 x vis pour douilles M.2
• Moniteur de matériel
  – Tachymètre de ventilateur: CPU, CPU/pompe à eau, châssis/pompe à eau
  – Ventilateur silencieux (auto réglage de la vitesse du ventilateur par la température du processeur): CPU, CPU/pompe à eau, châssis/pompe à eau
  – Commande multipeur de ventilateur: CPU, CPU/Pompe à eau, ventilateurs à châssis/pompe à eau
  – Détection de l’OPEN CASE
  – Surveillance de la tension : CPU Vcore, 1,05 PCH, DRAM, VCCIN AUX, 1,05 V, 1,05 V, PCH, 12 V, 5V, 3,3V
• Facteur de forme
  Facteur de forme micro ATX : 9,6 pouces x 7,9 pouces, 24,4 cm x 20,1 cm
  Conception solide du condensateur
• OS
  – Microsoft Windows ^®10 64 bits / 11 64 bits
